계측기렌탈 전문기업 피엔텍입니다. 고가의 계측장비 구입이 쉽지 않습니다. 저희 피엔텍에서는 사용하는 일정에 맞춰 날짜를 조율하고 금액 또한 날짜와 함께 협의가능하십니다. 궁금한 점 있으시면 계측기전문 상담사와 함께 조율해 보세요. 자 그럼 계측기렌탈 프로그래머블 DC 파워서플라이 오다전자의 EX20-240에 대해 알아볼게요.
목차
1. ODA EX20-240 1채널 20V 240A 4800W 기능
2. ODA EX20-240 1채널 20V 240A 4800W 특징
3. ODA EX20-240 1채널 20V 240A 4800W 장점 / 매뉴얼
4. 마무리
계측기대여 프로그램머블 DC 파워서플라이

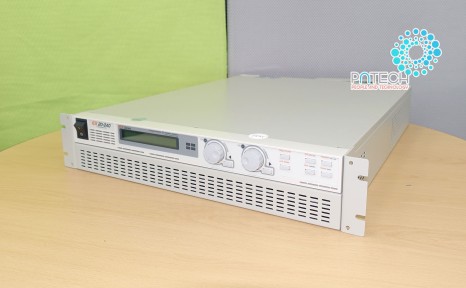

(오다전자) ODA EX20-240 1채널 20V 240A 4800W 프로그램머블 DC 파워서플라이
오다전자 ODA EX20-240
Switching Type Programmable DC Power Supply
EX Series
Switching Type Programmable DC Power Supply
고성능, 고효율의 슬림형 19인치 RACK 표준형 제품
EX Series는 600W~10,000W 용량의 고성능, 고효율의 스위칭타입 프로그래머블 직류전원 공급장치로써 SCPI(Standard Commands for Programmable Instruments) 프로토콜에 준하는 RS-232C, RS-485, TCP/IP(option) 통신을 지원하며 19inch Rack에 장착이 가능하도록 설계되었으며, 직렬과 병렬을 통하여 10kW 이상의 제품도 공급하고 있습니다.
Dimension
1U Size(600W~2.5kW) : 19inch wide (426mm) Standard, 1U height(44mm)
2U Size(3.75W~5kW) : 9inch wide (426mm) Standard, 2U height(88mm)
4U Size(6kW~10kW) : 19inch wide (426mm) Standard, 4U height(176mm)
계측기렌탈, 계측기대여, 중고계측기, 계측기수리, 양방향파워서플라이
ODA EX20-240 1채널 20V 240A 4800W 기능
| (1) 메인전원 ON/OFF 스위치 | (11) 전류 조정 Encoder |
| (2) 환기구 | (12) 전압 Cursor 또는 메뉴변경 Key |
| (3) 16Char 타입 LCD Display | (13) 전류 Cusor 또는 메뉴변경 Key |
| (4) Error Lamp | (14) 출력전압/전류 ON/OFF |
| (5) Limit Display Lamp | (15) IO/Local설정 및 Error Display Key |
| (6) Key Lock Lamp | (16) Protection 설정 및 Front-panel Lock Key |
| (7) Remote Interface Lamp | (17) 전압/전류 설정값 Display Key |
| (8) CV 램프 | (18) Save 또는 Calibration Key |
| (9) CC 램프 | (19) Recall 또는 Factory Key |
| (10) 전압 조정 Encoder |
ODA EX20-240 1채널 20V 240A 4800W 특징
- 4-Digit Resolution 디스플레이
- 8 Character , two line LCD Display
- 엔코더를 이용한 쉬운 전압 전류 셋팅
- CV/CC 모드
- Remote Voltage-Sensing
- OVP, OCP Protection Mode 제공
- 전압 하한값(U.V.L), 상한값(O.V.L), 전류 하한값(U.C.L), 상한값(O.C.L) Leverl 셋팅기능
- Calibration 기능 제공(메뉴얼 및 PC기반)
- Panel Lock 기능 제공
- Memory Store & Recall 기능 제공(10개 저장 가능)
- Output ON/OFF 기능 제공
- 11개 다양한 Factory Mode 기능 제공
- RS-232C, RS-485 통신 기본제공(TCP/IP 통신 옵션)
- Single Phase, AC Input 220VAC ±10%
ODA EX20-240 1채널 20V 240A 4800W 장점 / 매뉴얼
SLIM TYPE
EX Series는 2500W의 전원공급장치가 19inch x 1U 사이즈로 설계되어 최고의 공간적 효율성을 갖고 있는 슬림형 제품입니다. Linear DC 전원공급장치에 비해 혁신적인 사이즈와 무게를 경험해보시기 바랍니다.
PROTECTION MODE
내장된 OVP(Over Voltage Protection) 및 OCP(Over Current Protection) Protection 모드는 사용 중 과전압, 과전류가 출력되었을 때 출력을 차단하여 부하원을 보호합니다. 사용자의 부주의나 장시간의 테스트 시에도 안전하게 사용할 수 있습니다.
DUAL CONTROL ENCODER
전압 및 전류에 각각 배정된 콘트롤 엔코더는 기존에 단일 콘트롤 엔코더에 비해 보다 빠르게 원하는 설정을 가능하게 합니다. Programmable 제품을 처음 접하는 사용자도 쉽게 사용하도록 설계되어 광범위한 사용이 가능합니다.
MEMORY STORE & RECALL
사용자가 설정한 전압 및 전류, 사용상태 등을 저장(Store) 및 호출(Recall)할 수 있습니다. 전문 엔지니어가 아니더라도, 미리 설정하여 저장해둔 Memory를 호출하는 기능으로 생산 및 제품검사, 신뢰성 테스트 등에 쉽게 활용할 수 있습니다.
★ 자세한 사항은 데이터시트나 메뉴얼을 참고해주세요.
마무리
오늘 알아본 장비는 EX5000시리즈 EX20-240 Switching Type Programmable DC Power Supply 프로그래머블 전원공급기 입니다. 이 제품 궁금한점 있으신가요? 이 제품 말고 다른 제품은 없는지? 알고싶으신가요?
저희 피엔텍에서는 다양한 사양의 계측장비를 보유하고있습니다.
연락주시면 전문상담사가 친절하게 안내해드리겠습니다.
문의 : 010-2331-0295 / ☎ 02-407-5295
