오늘 소개해드릴 장비는 Noiseken ESS-6008 Electrostatic Discharge Simulator
정전기발생기 노이즈켄 ESS-6008입니다.
자세히 소개해드리겠습니다.
계측장비 필요하시면 언제든지 연락주시기 바랍니다.
ESS-6008 노이즈켄 Noiseken Component Electrostatic Discharge Simulator
반도체용 ESD테스터
FEATURES

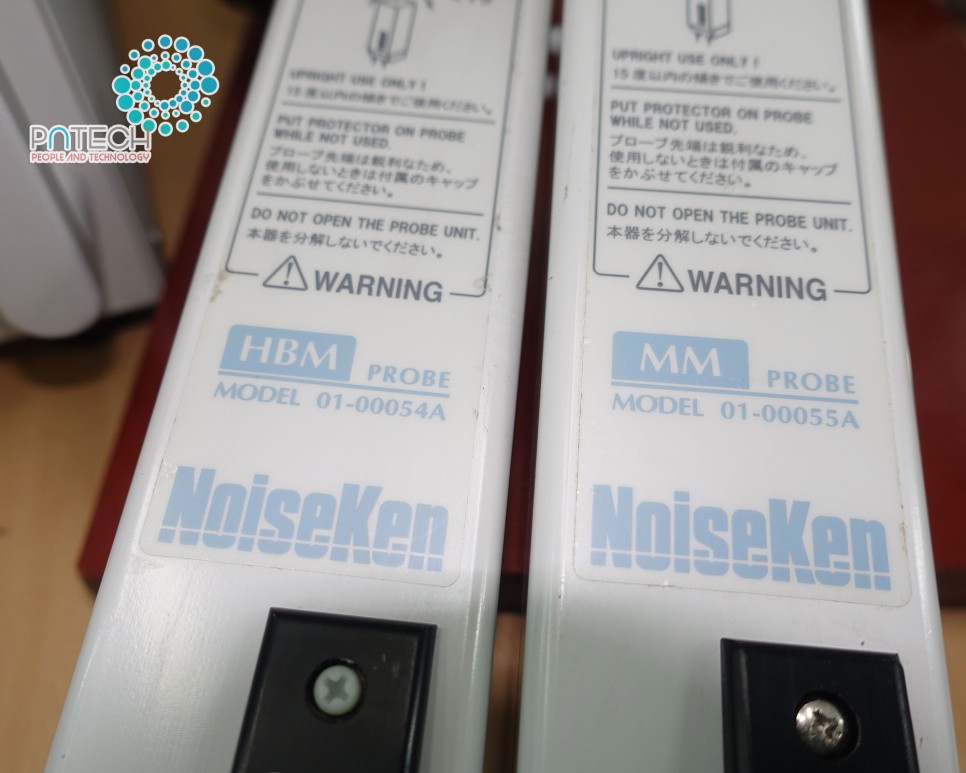

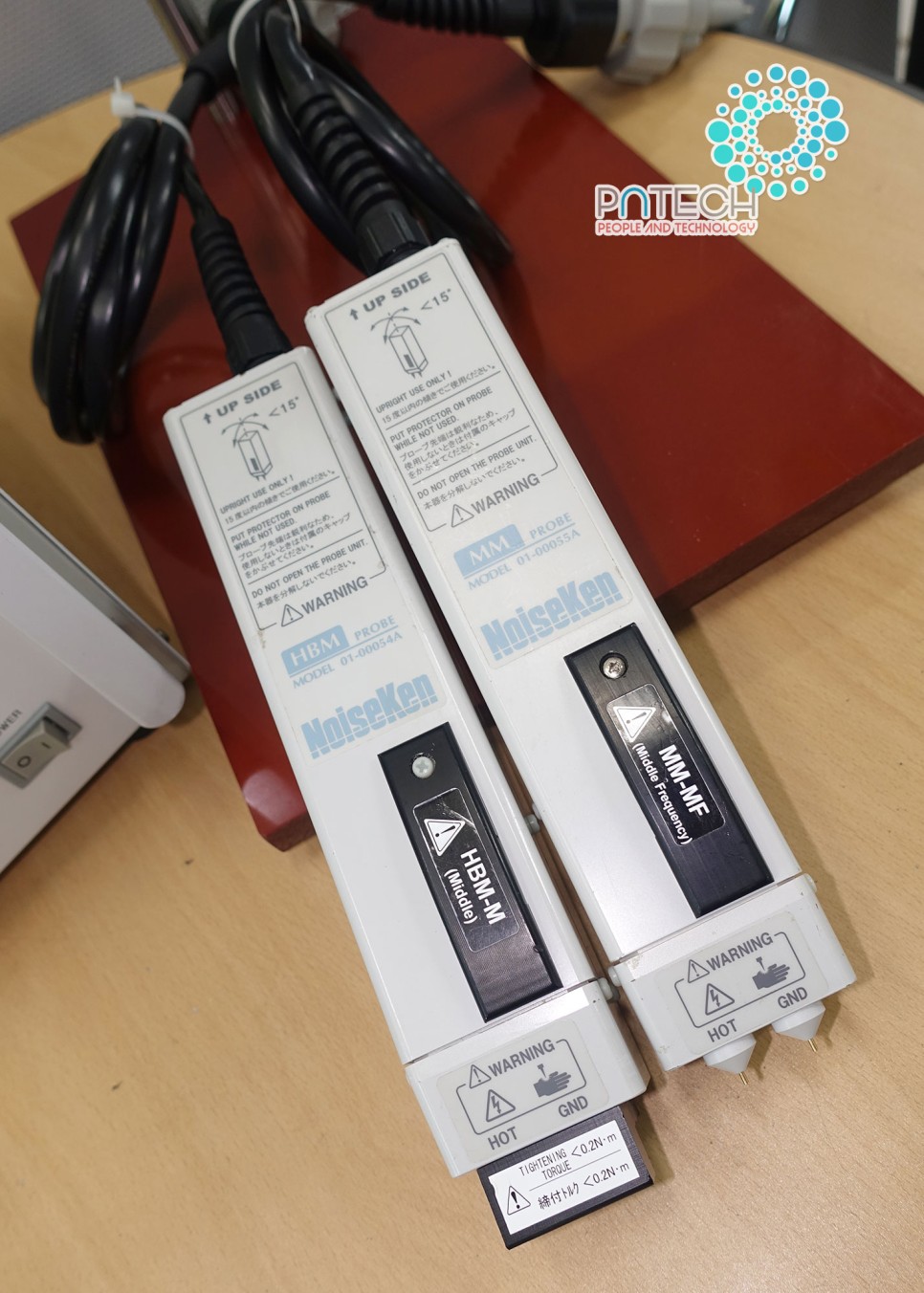

The ESS-6000 series ESD simulators are testers specifically designed to carry out ESD sensitivity testing of semiconductor devices to standards such as MIL-STD-883, EIAJ ED-4701 and others. Included are the Human Body Model (HBM) and Machine Model (MM) probes.
As a DUT interface, select either Free Type Probe Stand where virtually any package type can be connected by means of a pair of miniature test leads or Semi-automatic Precision Type Probe Stand providing automatic and precise pin-to-pin feeding with a minimum 0.01mm resolution.
- 8kV maximum output <ESS-6008>
- 10V minimum output (1V step) <ESS-6002>

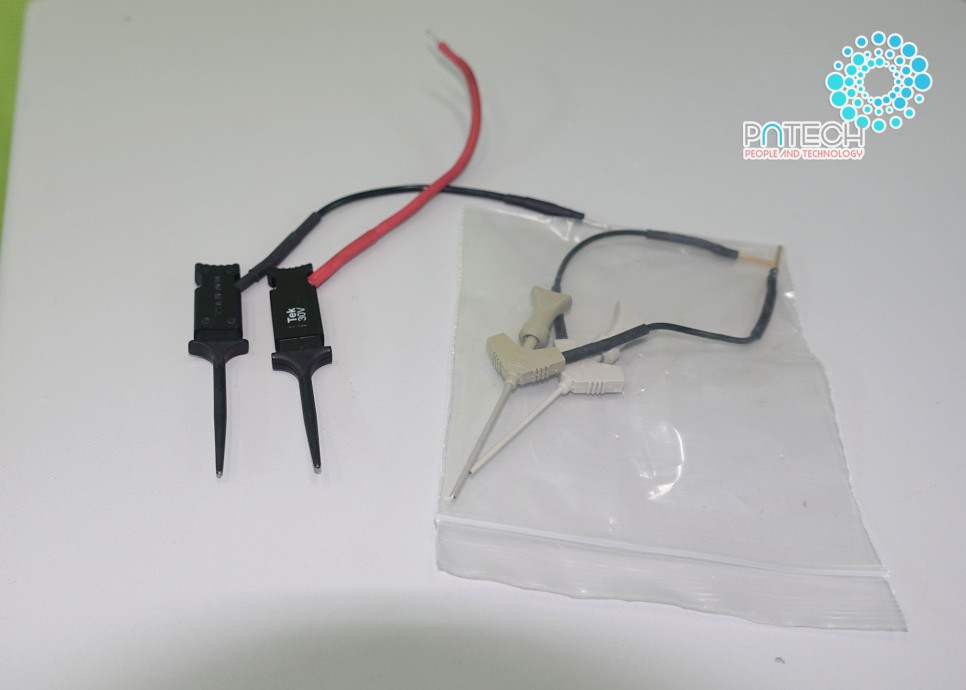

- A simple probe stand and test fixture plus a pair of miniature test leads meeting many different kinds of device packges <Free Board Type>
- Narrow pitch DUT can be tested in semi-automatic manner <Semi-automatic Precision Type>
- Each probe has a coaxial interface with an external measuring instrument.
- External trigger input and output terminals are provided.
COMPLIANT STANDARDS
| Human Body Model (HBM) | Machine Model (MM) |
| AEC-Q100-002-Rev.E Aug.2013 | AEC-Q100-003-REV-E Jul.2003 |
| ESDA ANSI/EOS/ESD-STM5.1-2001 | ESDA ANSI/ESD STM5.2-1999 |
| IEC 61340-3-1Ed.2.0 2006 | IEC 61340-3-2 Ed.2.0-2006 |
| IEC 60749-26 Ed.3.0 2013 | IEC 60749-27 Ed.2.0 2006 |
| JEDEC JESD22-A114F Dec 2008 | JEDEC JESD22-A115C Nov.2010 |
| JEITA EIAJ ED-4701/300 Aug.2001 Test Method304 | JEITA EIAJ ED-4701/300 Aug.2001 |
| MIL-STD-883J Method 3015.9 Jun.2013 |
Noiseken ESS-6008 구성 요소 수준 정전기 방전 시뮬레이터는 MIL-STD-883, EIAJ ED-4701 및 기타 여러 표준과 같은 표준에 따라 반도체 장치의 ESD 감도 테스트를 수행하도록 특별히 설계된 테스터입니다. HBM (Human Body Model) 및 MM (Machine Model) 프로브가 포함됩니다. DUT 인터페이스로 한 쌍의 미니어처 테스트 리드를 통해 거의 모든 패키지 유형을 연결할 수 있는 프리 타입 프로브 스탠드 또는 자동으로 정밀 타입 프로브 스탠드를 선택하십시오. 최소 0.01mm 해상도의 핀 공급.
