오늘 소개해드릴 장비는 고용량 DC 전원공급기입니다. 일본브랜드인 타카사고 (TAKASAGO)의 파워서플라이 제품입니다. 조작법이 직관적이기 때문에 메뉴얼 숙지없이 바로 사용이 가능하며, ZH400H, ZX400HA, ZX800H, ZX800HA, ZX1600H, ZX1600HA 시리즈가 있습니다. 소개해드리겠습니다.
목차
1. TAKASAGO ZX1600HA Power Supply 제품 특징
2. 고용량 파워서플라이 ZX-1600HA 사진 및 설명
3. ZX-1600HA 파워서플라이 SPEC
4. 마무리
TAKASAGO ZX-1600HA 고용량 DC전원공급기 640V 20A 1.6kW
오늘 소개해드릴 장비는 고용량 DC 전원공급기입니다. 일본브랜드인 타카사고 (TAKASAGO)의 파워서플라이 제품입니다. 조작법이 직관적이기 때문에 메뉴얼 숙지없이 바로 사용이 가능하며, ZH400H, ZX400HA, ZX800H, ZX800HA, ZX1600H, ZX1600HA 시리즈가 있습니다.
TAKASAGO ZX1600HA Power Supply 제품 특징
- 정격 출력 전압 : 640V
- 정격 출력 전류 : 20A
- 정격 출력 전력 : 1600W
- 출력 단자 형상 : M5 나사
- 설정범위 : 0.0V ~ 672.0V
- 설정 분해능 : 100mV
- 입력사양 : AC85V ~250V 단상 45Hz ~ 65Hz
타카사고 ZX 시리즈는 가변 CV / CC 방식의 직류 전원 장치입니다.
ZH400H, ZX400HA, ZX800H, ZX800HA, ZX1600H, ZX1600HA 시리즈가 있습니다.

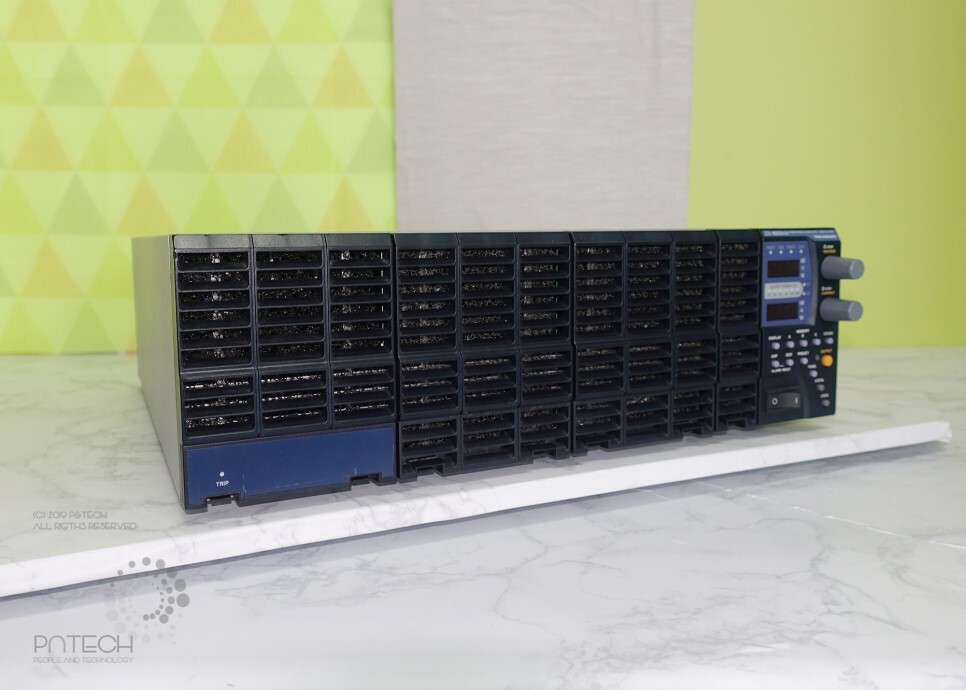

고용량 파워서플라이 ZX-1600HA 사진 및 설명
ZX는 출력 전류가있는 DC 전원 공급 장치에서 정격 전력을 얻을 수있는 최대 전압에 대한 최소 전압의 비율 인 X8 (1 : 8 확장 비율)의 넓은 범위의 줌 비율에서 정격 전력을 출력 할 수 있습니다 (출력 전압에 따라 달라짐).
테스트 벤치 및 혼합 생산 시스템과 같은 다양한 전압을 사용하는 곳에 쓰이고 있습니다.
ZX-1600HA 파워서플라이 SPEC
| 사양 형명 | ZX-400H ZX-400HN |
ZX-400HA ZX-400HAN |
ZX-800H ZX-800HN |
ZX-800HA ZX-800HAN |
ZX-1600H ZX-1600HN |
ZX-1600HA ZX-1600HAN |
||
|---|---|---|---|---|---|---|---|---|
| 명칭 · 형식 | 다카 사고 제작소 ZX 시리즈 가변 CV / CC 방식 직류 전원 장치 (줌 기술 탑재) | |||||||
| 출력 사양 | 정격 출력 전압 | 640V | ||||||
| 정격 출력 전류 | 5A | 10A | 20A | |||||
| 정격 출력 전력 | 400W | 800W | 1600W | |||||
| 출력 범위 |  |
 |
 |
|||||
| 출력 단자 형상 | 바 단자 (M5 나사) | |||||||
| 정전압 특성 (CV) |
설정 범위 (괄호 안은 설정 분해능) | 0.0V ~ 672.0V (설정 분해능 100mV) | ||||||
| 설정 정확도 (※ 1) | 설정 값의 ± (0.1 % + 100mV) | |||||||
| 로드 레귤레이션 (※ 2) | ± (정격 출력 전압의 0.01 % + 24mV) 이하 | |||||||
| 라인 레귤레이션 (※ 3) | ± (정격 출력 전압의 0.01 % + 16mV) 이하 | |||||||
| 리플 (실효치) (※ 4) | 20mV | |||||||
| 노이즈 (PP 값) (TYP) (※ 5) | 100mV | 150mV | 150mV | |||||
| 온도 계수 (대표 값) | ± 100ppm / ℃ | |||||||
| 과도 회복 시간 (※ 6) | 1ms | |||||||
| 프로그래밍 시간 (※ 7) |
상승 | 70ms ± 20 % (최대 부하시) / 70ms ± 20 % (무부하시) | ||||||
| 하강 | 250ms ± 30 % (전체 부하) / 1100ms ± 30 % (무부하시) | |||||||
| 최대 흡입 전류 | 0.05A ± 0.01A | 0.06A ± 0.02A | 0.12A ± 0.04A | |||||
| OUTPUT OFF시의 잔류 전압 (TYP) | 0mV ~ 40mV | |||||||
| 정전류 특성 (CC) |
설정 범위 (괄호 안은 설정 분해능) | 0.000A ~ 5.250A (1mA) | 0.00A ~ 10.50A (10mA) | 0.00A ~ 21.00A (10mA) | ||||
| 설정 정확도 (※ 8) | 설정 값의 ± (0.5 % + 5mA) | 설정 값의 ± (0.5 % + 5mA) | 설정 값의 ± (0.5 % + 10mA) | |||||
| 로드 레귤레이션 (※ 9) | ± (정격 출력 전류의 0.03 % + 3mA) 이하 | |||||||
| 라인 레귤레이션 (※ 3) | ± (정격 출력 전류의 0.03 % + 2mA) 이하 | |||||||
| 리플 (실효치) (※ 4) | 2.5mA | 5mA | 10mA | |||||
| 온도 계수 (대표 값) | ± 100ppm / ℃ | |||||||
| 측정 · 표시 | 전압계 | 보기 | 4 자리 디지털 미터 (최대 표시 999.9V) | |||||
| 측정 정확도 (※ 10) | 읽기의 ± (0.1 % ± 2digit (200mV)) | |||||||
| 온도 계수 (대표 값) | ± 50ppm / ℃ | |||||||
| 전류계 | 표시 (※ 16) | 4 자리 디지털 미터 (최대 표시 9.999A) |
4 자리 디지털 미터 (최대 표시 99.99A) |
|||||
| 측정 정확도 (※ 10 ※ 16) | 읽기의 ± (0.5 % ± 4digit (4mA)) | 읽기의 ± (0.5 % ± 1digit (10mA)) | 읽기의 ± (0.5 % ± 1digit (10mA)) | |||||
| 온도 계수 (대표 값) | ± 100ppm / ℃ | |||||||
| 전력 표시 기능 있음 (※ 16) |
4 자리 디지털 미터 (전압 또는 전류 표시와 함께 표시) | |||||||
| 최대 표시 : 999.9W | 최대 표시 : 999.9W | 최대 표시 : 9999W | ||||||
| 전력 표시 막대 그래프 | 6 포인트 LED는 출력 전력 개략 값 표시 | |||||||
| 보호 장치 | OVP (과전압 보호 회로) |
설정 범위 | 10V ~ 704V | |||||
| 설정 정확도 | 설정 값의 ± (0.2 % ± 5digit (0.5V)) ※ 10 | |||||||
| 동작 | 출력 OFF 스위칭 정지, 입력 스위치 차단 (ZX-1600 만 선택 가능) | |||||||
| OCP (과전류 보호 회로) |
설정 범위 | 설정 범위 : 0.1A ~ 5.5A | 설정 범위 : 0.2A ~ 11.0A | 설정 범위 : 0.4A ~ 22.0A | ||||
| 설정 정확도 | 설정 값의 ± (0.6 % ± 5digit (0.05A)) ※ 10 | |||||||
| 동작 | 출력 OFF 스위칭 정지, 입력 스위치 차단 (ZX-1600 만 선택 가능) | |||||||
| 과 전력 보호 회로 | 출력 전력이 정격 전력을 초과, 또한, 내부 손실 전력이 규정치를 초과하면 출력 전압, 출력 전류를 제한한다. 정격 내로 회복되면 자동 복귀. | |||||||
| 과열 보호 회로 | 팬 모터 정지 등에 의해 방열 부의 온도가 85 ℃ (ZX-1600H / HA : 95 ℃)를 초과하면 스위칭을 중단하고 출력 OFF 경보 표시를한다. · 돌입 방지 저항에 내장 된 온도 퓨즈 135 ℃에서 용단한다. |
|||||||
| 과대 입력 전류 보호 | 퓨즈 10A | 퓨즈 20A | 1 유닛 20A 퓨즈에 의한 보호 | |||||
| 사양 형명 | ZX-400H ZX-400HN |
ZX-400HA ZX-400HAN |
ZX-800H ZX-800HN |
ZX-800HA ZX-800HAN |
ZX-1600H ZX-1600HN |
ZX-1600HA ZX-1600HAN |
||
| 입력 사양 | 동작 전원 | AC85V ~ 250V 단상 45Hz ~ 65Hz | ||||||
| 입력 단자 형상 | 인렛 커넥터 | M4 나사 단자 | ||||||
| 입력 전류(※ 11) | AC100V 있음 | 6A | 12.5A | 24A | ||||
| AC200V 입력 | 3A | 6A | 12A | |||||
| 입력 역률 (※ 12) | 0.99 이상 | |||||||
| 전력 효율 (※ 13) | 74 % | |||||||
| 돌입 전류 (피크 값) | AC100V 입력 | 10A | 20A | 40A | ||||
| AC200V 입력 | 20A | 40A | 80A | |||||
| AC264V 입력 | 25A | 50A | 100A | |||||
| 원격 감지 | · 부하까지의 도선에 의한 전압 강하를 편도 1V까지 보상 가능. 감지 라인의 단선에 의한 출력 전압의 상승은 10mV 이내로 제한된다. · 원격 감지시 출력 전압은 본 기기의 출력 단자에서 642V까지 출력 전력 정격 내로한다. |
|||||||
| 통신 기능 (절연) |
LAN 통신 (N있는 모델 만 표준 장비) | N 부 번호에 LAN 포트 표준 장비 ※ 소프트웨어 개발자 통신 (ZX LAN) 샘플 소스는 여기 |
||||||
| 시리얼 통신 (N 부착 모형의 RS-232C 포트가 없습니다) |
· RS-232C (N 없음 부품 번호) RS-485에 의해 출력 전압 · 전류 · 보호 수준 설정 및 계측, 경보, 상태, 각종 설정 상태의 읽기가 가능 · 31 대까지 멀티 접속 제어가 가능 (멀티 연결 케이블 별매). ※ PC 나 PLC (시퀀서) 등의 직렬 포트 하나 어댑터없이 최대 31 대까지 모니터링 및 제어 할 수 있습니다. ※ 소프트웨어 개발자 통신 (RS-232C) 샘플 소스는 여기 |
|||||||
| 외부 접점 아날로그 인터페이스 |
외부 접점에 의한 출력 ON / OFF 제어 |
소 신호용 접점 또는 포토 커플러에 의해 가능 (※ 15 : ON / OFF 케이블 별매) | ||||||
| △ ※ 15 | ◯ | △ ※ 15 | ◯ | △ ※ 15 | ◯ | |||
| 외부 전압에 의한 출력 전압 · 전류 제어 (0-10V) | - | ◯ | - | ◯ | - | ◯ | ||
| 외부 저항에 의한 출력 전압 · 전류 제어 (0-10kΩ) | - | ◯ | - | ◯ | - | ◯ | ||
| 내부 저항 가변 {I-V 특성의 근사 기능} (의사 저항 때문에 전력 손실 · 발열는 증감하지 않습니다) |
- | ◯ 0.0 ~ 128.0Ω |
- | ◯ 0.0 ~ 64.0Ω |
- | ◯ 0.0 ~ 32.0Ω |
||
| 출력 전압 · 전류 아날로그 모니터 출력 (0-10V) | - | ◯ | - | ◯ | - | ◯ | ||
| 상태 출력 (포토 커플러) |
(CV) 정전압 모드 동작 | - | ◯ | - | ◯ | - | ||
| (CC) 정전류 모드 동작 | - | ◯ | - | ◯ | - | |||
| 내부 전원 전압 정상 | - | ◯ | - | ◯ | - | ◯ | ||
| 알람 출력 (포토 커플러) |
OVP, OCP 등의 경미한 이상 | - | ◯ | - | ◯ | - | ||
| 알람 어떤이 발생 | - | ◯ | - | ◯ | - | ◯ | ||
| 비상 정지 신호 (소 신호 접점 등) 외부 스위치, 미터 릴레이 및 센서 등의 오픈 컬렉터 출력 등으로 긴급 정지 할 수 있습니다. |
- | ◯ 스위칭 정지 |
- | ◯ 스위칭 정지 |
- | ◯ 입력 차단 |
||
| 기타 기능 | 상승 모드의 선택 | 출력 상승을 CV 우선 또는 CC 우선 선택 가능 | ||||||
| 슬 루율 가변 기능 | 기능 | CV의 상승 · 하강, CC의 상승 · 하강 슬 루율을 독립적으로 가변 가능 | ||||||
| CV | 1.0V / s ~ 1280V / s | |||||||
| CC [단체 동작시】 | 0.01A / s ~ 10.00A / s | 0.01A / s ~ 20.00A / s | 0.01A / s ~ 40.00A / s | |||||
| 메모리 기능 | 3 세트까지의 출력 전압 · 전류의 조합을 읽고, 쓸 수 | |||||||
| 순차 ON / OFF 기능 | 멀티 케이블을 연결하여 ON / OFF 시퀀스를 설정하는 것이 가능 (지연 시간 설정 : 0.00 ~ 99.99s) (별매 멀티 연결 케이블 필요) | |||||||
| 교정 기능 | 전압 설정, 전류 설정의 오프셋 풀 스케일의 사용자에 의한 교정이 가능 전압 측정 전류 측정의 오프셋 풀 스케일의 사용자에 의한 교정이 가능 |
|||||||
| 병렬 · 직렬 운전 |
병렬 운전 | 최대 병렬 대수 | · 동일 기종을 최대 10 개까지 원 컨트롤 가능 (별매 병렬 운전 케이블 필요) | |||||
| 병렬 대수 자동 인식 | · 병렬 대수 자동 인식 기능으로 병렬 운전에 관한 파라미터 설정이 필요하지 않습니다. (별매 병렬 운전 케이블 필요) |
|||||||
| 일괄 설정 | 병렬 연결된 각 전원의 전압과 전류 값 등은 마스터 기기에서 일괄 설정 · 표시 할 수 있습니다. 전류 값 등은 병렬 상태의 총합으로 설정 · 계측 볼 수 있습니다. 설정 (CC / CV 등) 외에 계측 정보 (전압 · 총 전류 총 전력 경보 등) 등은 마스터 기기 측에 집약됩니다. (별매의 병렬 운전 케이블 필요) |
|||||||
| 일괄 표시 | ||||||||
| 직렬 운전 | - | - | - | - | - | - | ||
| 절연 (절연 저항 측정은 DC1000V 메가에서) | 입력 - 출력, 입력 - 섀시 출력 - 섀시 각 사이는 절연되어 있습니다. (20MΩ 이상) · 출력 부는 플로팅 상태이므로 접지가 필요한 경우 부하측에 연결하십시오. · 통신 기능 부도 입출력 부 등의 내부 회로와 절연 회로에서 절연되어 있습니다. |
|||||||
| 냉각 방식 | 출력 감응 형 팬 모터에 의한 강제 공냉 | |||||||
| 동작 환경 | 온도 0 ℃ ~ 50 ℃ (40 ℃ 이상의 경우 1 ℃ 당 2.5 %의 비율로 출력 전력의 디 레이팅이 필요) 습도 20 % ~ 80 % (동결, 결로, 부식성 가스가 없을 것) |
|||||||
| 외형 치수 W × H × D (mm)돌출부 제외 () 안은 출력 단자 커버 등을 포함한 최대 치수 | 107 × 130 (147) × 405 (505) | 214.5 × 130 (147) × 405 (513) | 429.5 (436) × 130 (139) × 405 (543) | |||||
| 질량 (약) | 5kg | 5kg | 8kg | 8kg | 15kg | 15kg | ||
| 랙 마운트 | 4 개 장착 가능 | 2 대 장착 가능 | 하나 구현 가능 | |||||
| 부속품 | 입력 케이블 | AC100V 용 플러그가있는 전원 코드 세트 2P-3P 변환 어댑터 1.8m ※ 부속 케이블은 AC125V 정격 제품입니다. AC200V 입력의 경우는 사용할 수 없습니다 있으니 문의하시기 바랍니다. |
3 심 VCT 케이블 5.5 (SQ) 3m | |||||
| 기타 | · 출력 단자 커버 · 취급 설명서 |
· 출력 단자 커버 · 취급 설명서 · 외부 컨트롤 용 커넥터 |
· 출력 단자 커버 · 취급 설명서 |
· 출력 단자 커버 · 취급 설명서 · 외부 컨트롤 용 커넥터 |
· 출력 단자 커버 · 취급 설명서 |
· 출력 단자 커버 · 취급 설명서 · 외부 컨트롤 용 커넥터 |
||
마무리
이외에도 저희 피엔텍에서는 다양한 사양의 계측장비를 보유하고있습니다.
제품구매 / 렌탈 / 대여 / 수리 등 기타 궁금한점이나 문의사항 있으시면 언제든지 연락주세요. 계측기 전문 상담사가 친절하게 안내해드리겠습니다.
문의 : 010-2331-0295 / ☎ 02-407-5295
