안녕하세요. 오늘은 프로브소개 하면서, 계측기에서 중요한 역할을 맡고있는 프로브의 종류에 대해 알아보도록 하겠습니다. 다양한 회사의 프로브가 있습니다. 오늘 소개할 프로브는 시글런트사의 CP6030 MHz 50 A peak 입고소식 전해드립니다.





목차

1. 프로브의 종류

2. 시글런트 Siglent CP6030 / 50 MHz 50 A peak 소개

3. 시글런트 Siglent CP6030 실사진

4. 마무리







---





SIGLENT / CP6030 / 50 MHz 50 A peak current probe



Current Probe50 MHz 50 A peak current probe
Current Probes
Measure current with your oscilloscope

​
Perfect for use with SIGLENT power analysis applications, including the SDS2000X-PA.





프로브 종류 / 시글런트 SIGLENT CP6030 / 50 MHz 50 A peak current probe 프로브 입고소식







---





프로브의 종류





프로브는 일반적으로 측정 대상에 따라 전압 프로브와 전류 프로브로 나뉩니다. 전압 프로브에는 패시브 프로브와 액티브 프로브가 포함됩니다.

프로브의 종류는 다음과 같습니다:

• 수동 프로브(Passive Probe)
• 능동 프로브(Active Probe)
• 차동 프로브(Differential Probe)
• 전류 프로브(Current Probe)
• 고압 차동 프로브
• 고압 프로브

수동 프로브(Passive Probe)
사용 범위가 가장 넓은 프로브이며 경제적인 면에서도 큰 장점을 갖고 있어 흔히 사용되는 편입니다.

능동 프로브(Active Probe)
트랜지스터 또는 FET 같은 기타 능동 소자가 포함되거나 이에 의존하여 작동하는 프로브입니다.

차동 프로브(Differential Probe)
Reference Ground가 없을 때 두 신호 사이의 전위차를 측정하며, 양극/음극으로 나 2개의 입력과 별도의 접지 리드를 가진 프로브입니다.

전류 프로브(Current Probe)
전기 회로에서 흐르는 전류를 측정하는데 사용되는 도구입니다. 일반적으로 전류 프로브는 작은 전류를 측정하는 데 사용되며, 높은 전류를 측정하려면 전류 센서나 변류기(CT)를 사용해야 합니다.







---





시글런트 Siglent CP6030 / 50 MHz 50 A peak





Description

• Bandwidth : 50 MHz
• Maximum Continuous Current : 30 Arms
• Peak Current : 50 A
• Switching Ratio : 5 A / 30 A
• Accuracy : 5 A (±1% ±1 mA); 30 A (±1% ±10 mA)
• Power : Standard 12 V / 1.2 A DC Power Adapter (included)

Features and Applications
​

The CP6000 series current probes are wide band width DC / AC active current probes, featuring high bandwidth, fast and accurate capture the current wave, accuracy up to

1% and low circuit insertion loss. This probe can be used with any oscilloscope having
a high-impedance BNC input.

​

​​

The key features include:

• ​Highly accurate current measurements.
• Wide bandwidth.
• Accurate and easy current measurements.
• DC/AC measuring capabilities.
• Over-current protection with dual indicators (buzzer and LED).
• High and low range selection.
• Low current measurements.
• Degaussing and automatic zero setting.
• Digital set by panel soft push keystroke for a longer service life.

​
​

​
Applications

• ​Switching and linear power design
• LED lighting design
• New energy resources
• Frequency conversion household appliances
• Experiment of electronic engineering
• Semiconductor devices design
• Inverters / transformer design
• Electronic ballast design
• Industrial control / consumer electronic design
• Engine driven design
• Power electronic and electrical drive experiment
• Electric vehicle transportation design







---

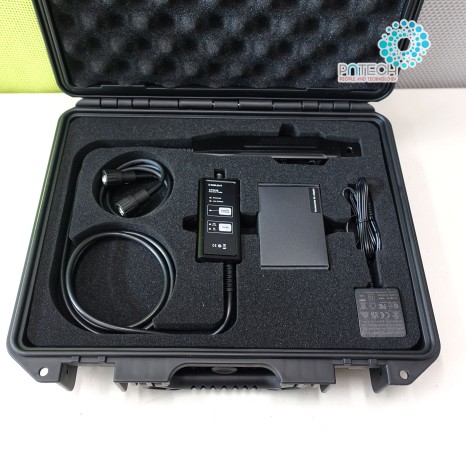

시글런트 Siglent CP6030 실사진





프로브 종류 / 시글런트 SIGLENT CP6030 / 50 MHz 50 A peak current probe 프로브 입고소식





프로브 종류 / 시글런트 SIGLENT CP6030 / 50 MHz 50 A peak current probe 프로브 입고소식





프로브 종류 / 시글런트 SIGLENT CP6030 / 50 MHz 50 A peak current probe 프로브 입고소식







---





마무리







이외에도 저희 피엔텍에서는 다양한 사양의 계측장비를 보유하고있습니다.
제품구매 / 렌탈 / 대여  / 수리 등 기타 궁금한점이나 문의사항 있으시면 언제든지 연락주세요. 계측기 전문 상담사가 친절하게 안내해드리겠습니다.

​문의 : 010-2331-0295  /  ☎  02-407-5295
