전력시험의 효율성과 정확도를 높이고 싶으신가요?
최근 배터리, 전기차, ESS 산업에서 주목받는 고성능 양방향파워서플라이 JBZ6200A를 소개합니다. 충·방전은 물론 회생전원까지 가능한 이 장비는 연구소 및 시험실에서 필수로 선택되고 있습니다.
지금부터 JBZ6200A의 성능과 활용 분야, 렌탈 정보까지 자세히 알려드립니다.
목차
1. JBZ6200A의 핵심 기능과 주요 사양
2. 어떤 분야에서 활용될까?
3. JBZ6200A 렌탈 및 데모 서비스 안내
4. 마무리
양방향파워서플라이란? 왜 JBZ6200A인가?
최근 전기전자, 배터리, 전기차, ESS 등의 산업이 빠르게 확장되면서 **양방향파워서플라이(Bi-directional Power Supply)**의 수요가 급증하고 있습니다. 일반적인 DC 전원공급기는 단방향 전력 공급만 가능한 반면, 양방향 파워서플라이는 전력을 공급하는 것뿐만 아니라 회수까지 가능해 에너지 효율성과 안전성 모두를 향상시킵니다.

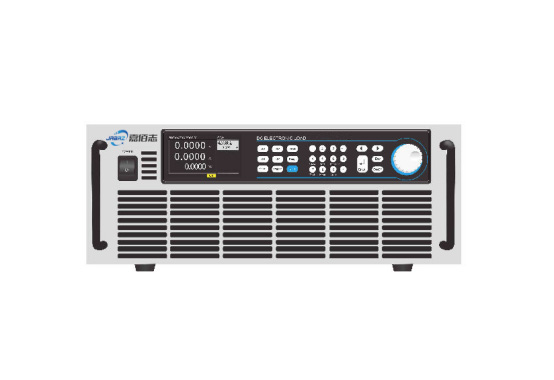

자바즈(Jabaz)의 JBZ6200A는 바로 이 흐름을 선도하는 대표적인 고성능 장비입니다. DC 전원 공급과 전자 부하(LOAD) 기능을 하나로 통합해, 충·방전 시험, 회생 부하 시험, 배터리 시뮬레이션, 전력 모듈 테스트 등 다양한 분야에 최적화되어 있습니다.
JBZ6200A의 핵심 기능과 주요 사양
JBZ6200A는 2U의 컴팩트한 사이즈에 최대 6kW 출력을 제공하며, 최대 1500V/2000A의 유연한 전압·전류 조정이 가능합니다.
또한, 다중 장비 병렬 연결을 통해 최대 600kW까지 확장할 수 있어 고출력 시스템 테스트에도 대응이 가능합니다.
주요 사양 요약
- 정격 전압: 0~1500V
- 정격 전류: 0~2000A
- 출력 전력: 6kW (최대 병렬 600kW)
- 동작 모드: CV, CC, CP, CR / 프로그램모드 지원
- 통신 인터페이스: RS232, RS485, CAN, LAN, USB, GPIB 선택 가능
- 안전기능: 과전압/과전류 보호, 역전류 방지, 온도 모니터링
JBZ6200A는 고속 응답과 안정적인 출력 특성을 자랑하며, 전력 변환 효율도 95% 이상으로 매우 우수합니다.
Features
1. Single machine power: 6kW~60kW, through master/slave parallel connection, the power can be expanded to 600kW;
2. Power density 6kW/3U;
3. Voltage range: 150V, 600V, 1200V;
4. Current range: 100A/kW (150V), 70A/kW (600V), 40A/kW (1200V);
5. High precision, voltage accuracy is (0.025%+0.025%FS); current accuracy is (0.05%+0.05%FS);
6. Multiple working modes: CC, CV, CR, CP, CRD, CPD, CV+CC, CR+CC, CP+CC operation modes;
7. Programming speed 50kHz, sampling speed 500kHz;
8. 30kHz dynamic scanning function;
9. The remote data transmission rate can reach 1kHz, which can greatly improve the data acquisition capability of the communication interface;
10. Instantaneous over-power load function, the instantaneous overload capacity exceeds twice the rated power;
11. OCP, OPP, LED simulation, load effect, battery internal resistance, battery discharge test functions;
12. Time measurement, (Vpk+/-) measurement function;
13. Automatic test function, sine wave load function, sequence function;
14. Comprehensive protection functions: over voltage, over current, over temperature, current limit, power limit, input reverse connection, power-off memory, etc.
15. External analog programming input and current monitoring output, with high voltage isolation capability;
16. TFT color LCD display, Chinese and English menu interface;
17. Equipped with multiple communication interfaces: RS232, RS485, LAN, USB, GPIB (optional), CAN (optional);
18.Support SCPI and ModBus communication protocols.
Application Areas
1. Discharge test of power batteries, lead-acid batteries and fuel cells;
2. BMS and battery protection device test;
3. Testing of DC charging piles, charging modules, on-board chargers, A/D power converters and other power electronic devices;
4. Testing of high-power switching power supply, UPS power supply, communication power supply, and server power supply;
5. Virtual load testing of solar cell arrays and industrial motors.
Ultra-high power density
JBZThe 6200A/E series adopts a high power density design, with a volume of only half that of traditional electronic loads and a weight of one-third less than traditional loads.
어떤 분야에서 활용될까?
JBZ6200A 양방향파워서플라이는 특히 배터리, 전기차 구동 모터, 인버터, ESS, DC 충전기 시험에서 그 진가를 발휘합니다.
전력을 회생하여 재사용 가능하기 때문에 시험 중 발생하는 전력 낭비를 최소화하고, 실험실 또는 생산라인의 전력 효율도 극대화할 수 있습니다.
또한, 정밀한 전압/전류 제어와 다채로운 보호기능 덕분에 배터리 수명 평가, 충전/방전 특성 분석, 고속 시뮬레이션 환경에 이상적입니다.
R&D 연구소, 품질보증(QA) 부서, 인증기관 등에서도 다수 채택되고 있으며, IEC·UL 시험 대응도 가능합니다.
JBZ6200A, 다양한 산업에서 주목받는 이유
JBZ6200A는 단순한 양방향전원공급기를 넘어, 에너지 저장장치(ESS), 전기차 배터리, DC 모터 제어 시스템, 전력변환장치 테스트 등 다양한 분야에서 폭넓게 사용되고 있습니다.
특히 ±1000V, 6000A까지 대응하는 고사양 모델로, 전력 변동이 큰 시스템에서도 안정적인 시험이 가능하며, 고정밀 PID 제어로 정밀한 전압·전류 조절이 가능합니다.
고속 동적 응답 성능과 고효율 회생 기능은 시험 시간 단축 및 에너지 비용 절감에 큰 강점으로 작용하며, 산업용 자동화 시스템 및 전력전자 연구기관 등에서 꾸준히 채택되고 있습니다.
JBZ6200A는 고성능과 고안정성을 동시에 갖춘 솔루션으로, 전력시험 장비의 새로운 기준을 제시합니다.
마무리 │ 고성능 전원 시험의 새로운 기준, JBZ6200A
전력전자, 배터리, 모터, ESS 시스템 등 고정밀 전원 제어가 필요한 모든 환경에서 JBZ6200A는 최고의 선택이 될 수 있습니다.
고전압·고전류를 안정적으로 처리하면서도 회생 기능까지 갖춘 JBZ6200A는, 까다로운 시험 조건을 요구하는 산업에서도 뛰어난 성능을 입증하고 있습니다.
지금 JBZ6200A의 상세 사양과 도입 상담이 필요하시다면 피엔텍 고객센터로 문의해 주세요.
제품 구매, 기술문의, 적용 사례까지 전문 엔지니어가 직접 상담해드립니다.
차세대 전원 시험 솔루션, JBZ6200A로 업그레이드된 테스트 환경을 시작해보세요.
