중고계측기 요꼬가와 DLM2054 Mixed Signal Oscilloscope 소개

중고계측기 요꼬가와 Yokogawa DLM 2054 Mixed Signal Oscilloscope 소개합니다. Easy to use. 세로방향의 본체+대형 스크린이 보기 쉬운 디스플레이 환경을 제공합니다. LCD 스크린 대형 8.4inch로 채택하여 직관성을 높였습니다. 또한, 세로 타입의 본체는 책상이나 테스트 벤치의 공간을 절약하여 줍니다. 쉽게 보고 쉽게 사용하는 콤팩트한 디자인의 오실로스코프입니다.





목차

1. 요꼬가와 DLM2054 특징

2. 요꼬가와 DLM2054 사양

3. 요꼬가와 DLM2054 매뉴얼

4. 마무리



---

중고계측기 요꼬가와 DLM2054 Mixed Signal Oscilloscope 소개

소개해드릴 계측장비는 요꼬가와 DLM2054 4 채널 오실로스코프입니다. 가장 기본적인 측정장비, 가장 범용적인 측정장비로서 어느 연구소에서나 필수적으로 갖추어야 할 측정장비 오실로스코프입니다. 오실로스코프의 제조사와 그에 따른 종류가 상당히 많습니다. 그중 요꼬가와의 오실로스코프는 성능이 뛰어난 만큼 가성비가 뛰어난 측정장비입니다. 자세히 소개해 드리겠습니다.

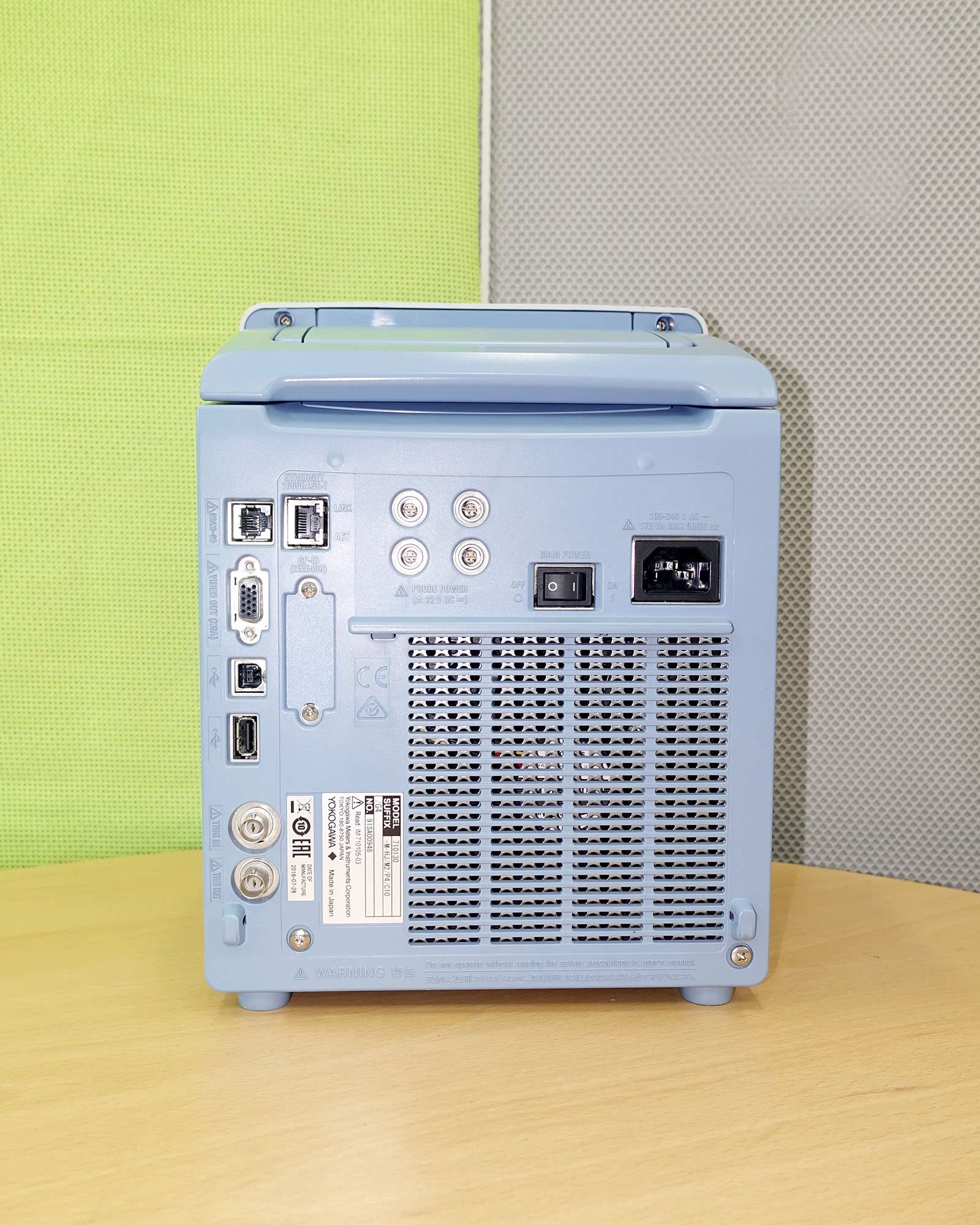

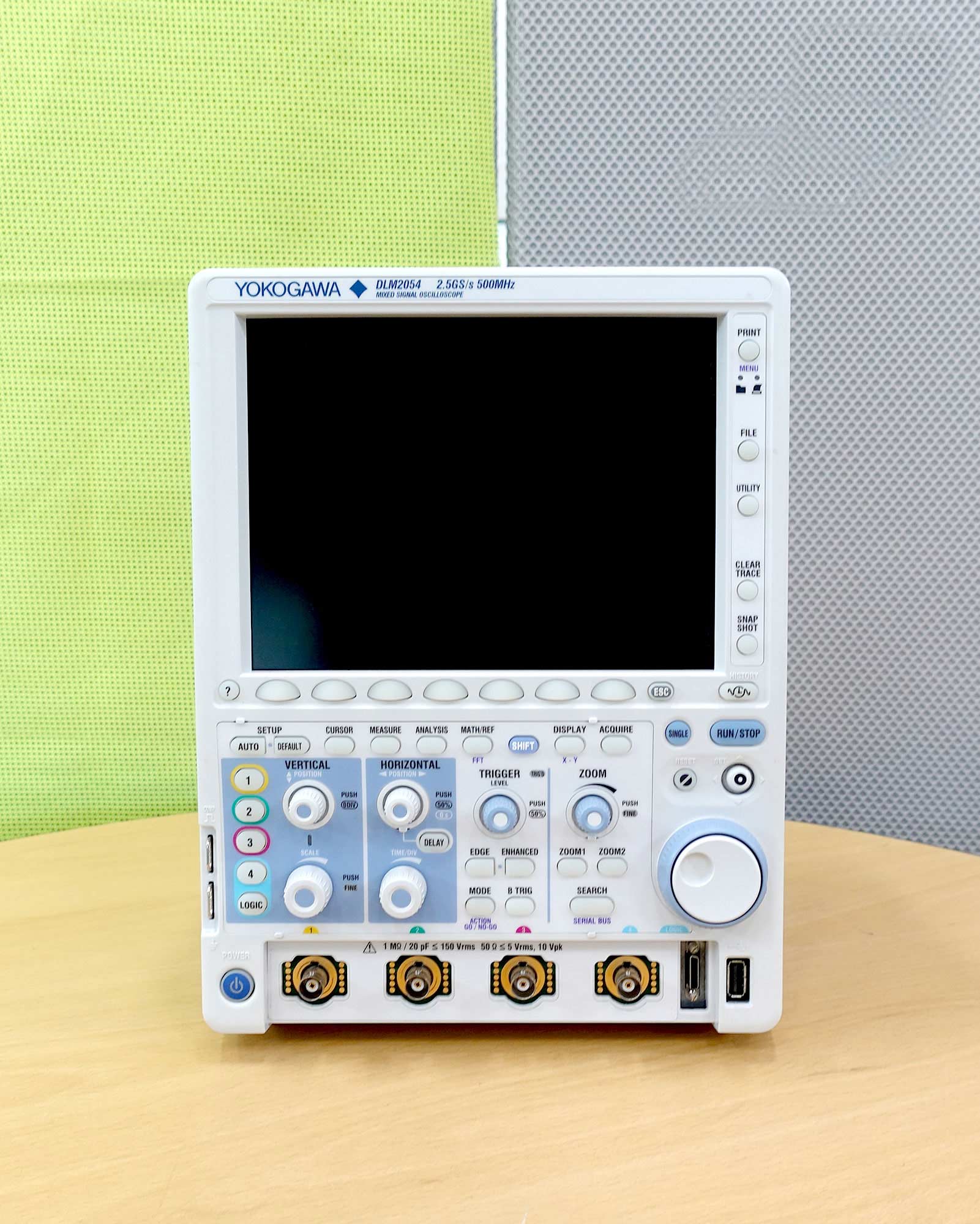

중고계측기 요꼬가와 DLM2054 Mixed Signal Oscilloscope

---

요꼬가와 DLM2054 특징

• 입력채널 : 아날로그 2 채널, 아날로그 4 채널 or 아날로그 3 채널 + 로직 8bit
• 주파수 대역 : 200 MHz(DLM2022/DLM2024), 350 MHz(DLM2032/DLM2034), 500 MHz(DLM2052/DLM2054)
• 레코드 길이 : 12 Mpoints(DLM20x4 Series : Single measurement, memory lengh:/M2, interleave ON), 62.5 Mpints(DLM20x2 Series : Single measurement, memory lengh:M1S, Interleave ON)
• 최대 샘플링 : 2.5GS/s(interleave mode ON일 경우)
• 시리얼 버스 해석 (I2C, CAN, SPI, LIN, UART, User defined)
• Power 해석 기능





---



요꼬가와 DLM2054 사양

Model	DLM2022	DLM2032	DLM2052	DLM2024	DLM2034	DLM2054
Analog Channels	2			4
Logic Channels				8bit
Max, Sampling rate	25GS/s(interleave ON)
Bandwidth	200MHz	350MHz	500MHz	200MHz	350MHz	500MHz
Memory	62.5Mpts(Single measurement, interleave ON			250Mpts(Single measurement, M3 option, interleave ON)



G4 옵션이 포함되어 있으므로 파워서플라이 분석이 가능합니다. 파워서플라이 분석 옵션은 4ch 모델만 지원하며 스위칭 손실, joule integral()i2t), SOA(safe operation area) 분석, 뚜 61000-3-2에 의거한 하모닉 분석 및 유효 전력, 역률과 같은 기타 전력 파라미어터 측정 등을 지원합니다.



---



요꼬가와 DLM2054 매뉴얼

자세한 제품설명은 매뉴얼을 통해 확인해 볼 수 있습니다. 제품 선택에 있어 매뉴얼 참고해 보시면 됩니다.

DLM2000 MANUAL.pdf

8.38MB





---



마무리

요꼬가와 DLM2054에 대해 알아보았습니다. 이외에도 YOKOGAWA 요꼬가와, TEKTONIX 텍트로닉스, HIOKO 히오키, LECROY 르크로이 등 다양한 브랜드의 중고 및 신품계측기를 보유하고 있습니다. 오실로스코프, 프로브, 전자로드 DC/A 파워서플라이, 네트워크분석기, 온도레코더 등 판매 렌탈 대여 수리 교정 등도 가능합니다. 궁금한 사항 있으시면 주저 마시고 언제든지 연락 주시면 친절한 상담으로 안내해 드리겠습니다.
