전자 · 전기 측정 전문기업 피엔텍입니다. 저희 피엔텍에서 판매되고 있는 중고 계측기는 계측장비 전문 엔지니어를 통해 모든 점검을 끝낸 후 최상의 컨디션으로 납품합니다. 장비관련 또는 렌탈 궁금하신 사항은 상시 문의 주시면 친절하게 안내해 드리도록 하겠습니다. 오늘 소개해드릴 장비는 Agilnet 임피던스 아날라이저 / 고정밀 임피던스 분석기입니다. 장비 자세하게 알아보겠습니다.
목차
1. 4294A 임피던스 아날라이저 제품설명
2. Agilnet 4294A Specifications
3. 4294A 임피던스 아날라이저 실사진
4. 마무리
Agilnet 4294A 임피던스 아날라이저 - 고정밀 분석기
4294A 임피던스 아날라이저 제품설명
고정밀 임피던스 분석기 : 40 Hz ~ 110 MHz
4294A 정밀 임피던스 분석기는 효율적인 임피던스 측정과 구성 요소 및 회로 분석을 위한 통합 솔루션입니다. 4294A는 기본 임피던스 정확도:+/-0.08%로 더 넓은 테스트 주파수 범위(40Hz ~ 110MHz)를 포괄합니다. 탁월한 High Q/Low D 정확도로 저손실 구성 요소를 분석할 수 있습니다. 넓은 신호 레벨 범위를 통해 실제 작동 조건에서 장치를 평가할 수 있습니다. 테스트 신호 레벨 범위는 5m V ~ 1 Vrms 또는 200 uA ~ 20m Arms이고 DC 바이어스 범위는 0 V ~ +/-40 V 또는 0m A ~ +/-100m A입니다. 고급 교정 및 오류 보상 기능으로 측정이 필요하지 않습니다. 고정 장치에서 측정을 수행할 때 오류 요인. 4294A는 전자 부품의 설계, 검증, 품질 관리, 생산 테스트를 위한 강력한 도구입니다. 회로 설계자와 개발자도 제공되는 성능/기능의 이점을 누릴 수 있습니다.
주요 사양
- 주파수: 40Hz ~ 110MHz
- 기본 정확도: +/- 0.08%
Agilnet 4294A Specifications
- Covers a broad test-frequency range of 40 Hz to 110 MHz
- Basic impedance accuracy:+/-0.08 %.
- Excellent High Q/Low D accuracy enables analysis of low-loss components.
- The wide signal-level ranges enable device evaluation under actual operating conditions.
- The test signal level range is 5m V to 1 Vrms or 200 uA to 20m Arms, and the DC bias range is 0 V to +/-40 V or 0m A to +/-100m A.
An Industrial Standard in Mid-Frequency Impedance Measurements
Keysight Technologies, Inc.
4294A precision impedance analyzer is an industrial standard in mid-frequency impedance measurements up to 110 MHz with its unsurpassed performance and powerful analysis capabilities for a wide range of component and material measurement applications in general R&D, QA, and incoming inspection.
Key features
1. Accurate, real-world characterization of electronic components
– The equivalent circuit function enables modeling of the impedance vs. frequency characteristics with three or four elements to help you design quality circuits and effective components.
2. State-of-the-art technology for improved measurement performance
– Impedance measurement range covers from 10 mΩ to 200 MΩ (typical). When compared to that of a general network analyzer (typically 3 Ω to 1 kΩ), it is clear the 4294A has an extremely broad impedance measurement range.
3. Impedance analysis under various operating conditions
– 5 mVrms to 1 Vrms, 200 uArms to 20 mArms variable test signal
– 0 to ± 40 V DC voltage bias, ± 100 mA DC current bias
– Test level monitor function
– Segment sweep
4. Accessories for various measurement needs
– 42941A impedance probe for in-circuit measurements
– 42942A terminal adapter for 7-mm test fixtures
– 16451B dielectric/16452A liquid/16454A magnetic test fixtures

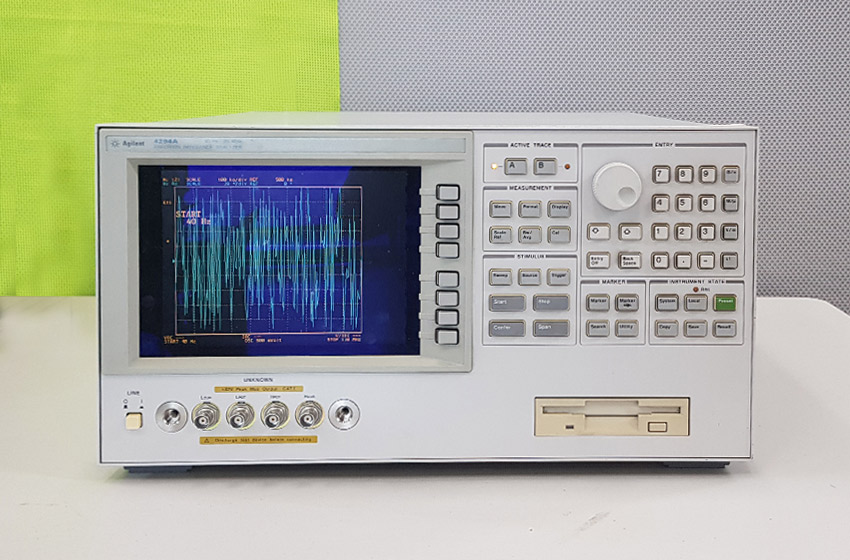

4294A 임피던스 아날라이저 실사진
[중고] [1개월 렌탈] Agilent 4294A 임피던스 아날라이저 / Impedance Analyzer, 40 Hz to 110 MHz 중고계측기 :
[피엔텍] 중고계측기판매, 계측기 다량 보유, 매입,렌탈 최적의 가격및기술지원
smartstore.naver.com
[중고] Agilent 4294A 임피던스 아날라이저 / Impedance Analyzer, 40 Hz to 110 MHz 중고계측기 : 피엔텍
[피엔텍] 중고계측기판매, 계측기 다량 보유, 매입,렌탈 최적의 가격및기술지원
smartstore.naver.com
마무리
이외에도 저희 피엔텍에서는 다양한 사양의 계측장비를 보유하고있습니다.
제품구매 / 렌탈 / 대여 / 수리 등 기타 궁금한점이나 문의사항 있으시면 언제든지 연락주세요.
계측기 전문 상담사가 친절하게 안내해드리겠습니다.
010-2331-0295 / 02-407-5295
